Sprachalarmanlage im Wandgehäuse

BTQ VM4W/VM8W

  • - Kompakte Sprachalarmanlage zur Wandmontage
  • - Integriertes Batterieladegerät
  • - 4/8 Zonen
  • - 250/500 W Class-D integrierter Verstärker
  • - Bis zu 256 Zonen via ATEÏS Local-Net
  • - Bis zu 16.384 Zonen via ATEÏS Global-Net
  • - Überwachung der Lautsprecher-Linien bei A/B Verkabelung
  • - IP basiertes Musik Streaming und Durchsagen über LAN/WAN
  • Sprachalarmanlage im Wandgehäuse (0)

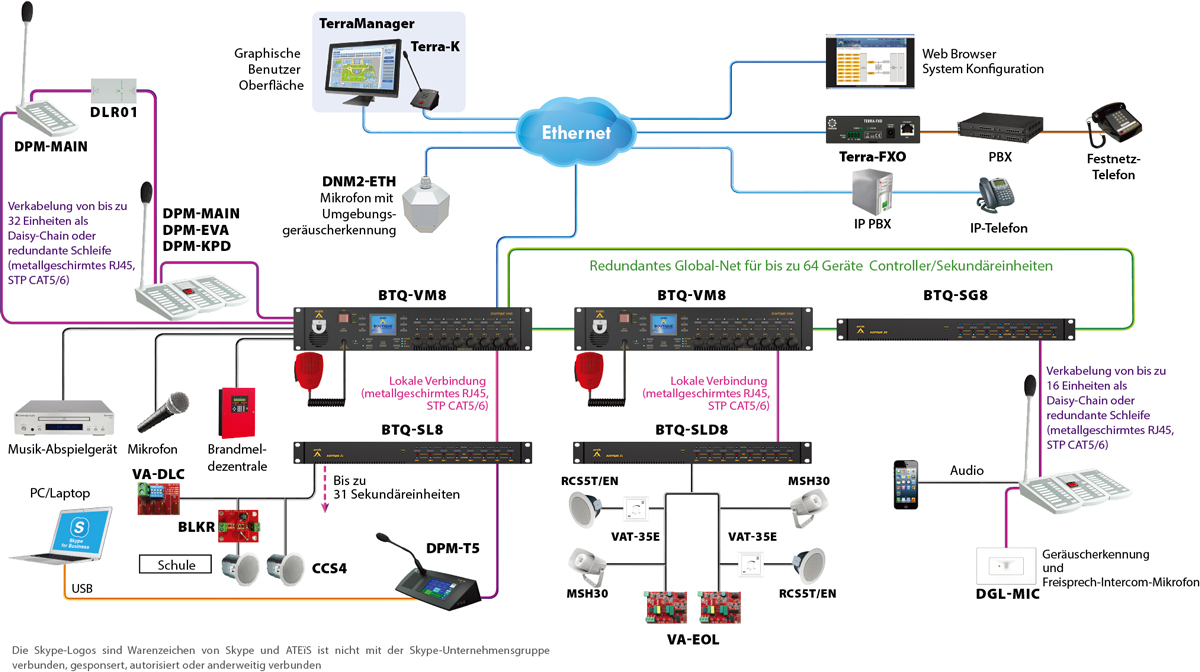

Das BOUTIQUE-System ist ein hochflexibles und selbstverstärktes Sprachalarm-System, das auf kleine bis große Installationen abzielt.

Der BTQ-VM4W/VM8W ist ein kompakter Sprachalarm-Controller zur Wandmontage mit integrierter Batterieladeeinheit für gesicherte Batteriepufferung und Leistungsverteilung. Der BTQ-VM4W/VM8W bietet jeweils 4 und 8 überwachte Lautsprecherzonen.

Der Controller ist mit einem hocheffizienten 250W oder 500W Class-D-Verstärker ausgestattet und kann eine Lautsprecherlast von 1000W pro Zone und 2000W max. pro Einheit verarbeiten. Jeder Controller ist netzwerkfähig und kann mit bis zu 64 BTQ-VM4/BTQ-VM8/BTQ-VM4W/VM8W oder BTQ-SG8 sekundären globalen Einheiten über Global-Net verbunden werden. Dadurch kann das System von nur 4 überwachten A/B-Lautsprecherzonen auf ein großes vernetztes System von bis zu 16.384 Zonen erweitert werden. Der BTQ-SG8 ist über ein CAT5/6-Kabel (maximale Länge 100 m zwischen den Einheiten), Multimode-Glasfaser (2 km) und Singlemode-Glasfaser (20 km) oder auf Anfrage über noch größere Distanzen mit dem Controller verbunden.

Der BTQ-VM4W verfügt über 5 überwachte EVAC-Eingänge und 4 Relais-Steuerausgänge, während der BTQ-VM8W 9 überwachte EVAC-Eingänge, 8 Logiksteuereingänge und 8 Relais-Steuerausgänge hat, die einzeln programmiert werden können, um spezifische Nachrichten/Eingänge zu allen oder ausgewählten Kanälen zu leiten. Darüber hinaus verfügt der Controller über 10 Audioquellen, darunter zwei Musikeingänge, einen Mikrofon-/Line-Eingang, einen USB-Eingang, SIP-Anrufe, ein Feuerwehrmikrofon und zwei digitale Sprechstellen und Steuerungsschnittstellen. Jede digitale Sprechstellen -Schnittstelle bietet 2-Kanal-Audioeingänge, um bidirektionale Datenkommunikation im digitalen Format gleichzeitig zu übertragen. Die beiden digitalen Schnittstellen können jeweils bis zu 16 Sprechstellen oder Remote-Einheiten verbinden und in einer Daisy-Chain oder redundanten Schleife verdrahtet werden. Der Mic/Line-Eingang verfügt über eine VOX-Funktion (Spracherkennung), und jeder Eingang ist mit Lautstärkereglern und Equalizern ausgestattet.

Gemäß den Anforderungen der EN 54-16 bietet das gesamte BOUTIQUE-System, einschließlich der Sprechstellen und Lautsprecherleitungen, vollständige Überwachung und Fehlerberichte. Das System kann einfach eingerichtet und über das LCD-Panel des BTQ-VM4W/VM8W ersetzt werden. Erweiterte Einstellungen können über einen Webbrowser abgerufen werden, wie z.B. Lautstärke, PEQ, Audio-Routing, Überwachung und Steuerung, Ereignis- und Gongplaner, Durchsagen mit Prioritätsverwaltung (Prioritätsstufe 1~99) usw.

Das BOUTIQUE-System verfügt über eine vollständige digitale Audiomatrix und einen internen Nachrichtenspeicher für bis zu 90 Minuten sowie eine USB-Schnittstelle für Konfigurations-Backups und die Wiedergabe von G.711, G.722, G.726, G.727, MP3 und WAV Dateien. Zusätzlich können mehrere Lautstärke-Dämpfer auf überwachten Lautsprecherleitungen installiert werden, ohne dass ein Rückführungskabel erforderlich ist.

  • Mit einer integrierten Batterieladeeinheit für gesicherte Batteriepufferung und Leistungsverteilung
  • Hintergrundmusik und Sprachdurchsagen können über zwei eingebaute Verstärker auf verschiedene Gruppen von Zonen verteilt werden
  • Interner Nachrichtenspeicher für bis zu 90 Minuten
  • IP-basierte Musikübertragung und Durchsagen über LAN/WAN
  • Einfache Integration mit Terracom, TerraManager und IP-Telefon über das SIP-Protokoll
  • Eingebauter Internetradioempfänger
  • Kostengünstige Architektur eines 2-Kanal-Umschaltverstärkers
  • Fremdsteuerung über RS232 oder Ethernet
  • Optionales Sound Masking Modul – reduziert die Verständlichkeit menschlicher Sprache zum Schutz der Sprachprivatsphäre

Integriertes Batterieladegerät

  • Ladespannung: 54VDC
  • Ladestrom: 1,5A
  • Maximaler Ausgangsstrom: 30A
  • Batteriekapazität (4 x 12V): 10Ah bis 30Ah
  • Empfohlene Marken: Yuasa NPL Serie, Power-Sonic GB Serie, ABT TM Serie, EnerSys VE Serie, EFFEKTA BTL Serie, Long GB Serie

Audioeigenschaften (Allgemein)

  • A/D-D/A Bit-Auflösung: 24 Bit
  • Abtastrate: 48k Hz
  • Frequenzgang: 20 Hz ~ 20k Hz (±1 dB) @ 0 dBu
  • Empfindlichkeit: 0~40 dBu (einstellbar mit Drehregler)
  • Rauschabstand (SNR): > 80 dBA
  • Klirrfaktor + Rauschen (THD + N): < 0,02 % @ 30 dB Verstärkung, -24 dBu (1k Hz) Eingang
  • Eingangsrauschen (EIN): < -86 dBra @ 0 dB Verstärkung
  • Maximaler Eingangspegel (CD/AUX/Mikrofon): 17 dBu
  • Maximaler Ausgangspegel (Line-Out): 17 dBu
  • Übersprechdämpfung: > 70 dB @ 42 dB Verstärkung, 0 dBu (10k Hz) Eingang

Audioeigenschaften (CD/AUX)

  • Eingangsimpedanz: 5k Ohm

Audioeigenschaften (Mikrofon)

  • Eingangsrauschen (EIN): < -112 dBra @ 24 dB Verstärkung
  • Eingangsimpedanz: 8k Ohm
  • Eingangsverstärkungsbereich: 0 ~ 40 dB (einstellbar mit Mikrofon/Line-Verstärkung)
  • Gleichtaktunterdrückungsverhältnis (CMRR): < -80 dB @ 40 dB Verstärkung, -40 dBu (1k Hz) Eingang
  • Phantomspeisung: 48 VDC, 7 mA

Audioeigenschaften (EX. AMP/LINE OUT)

  • Ausgangsimpedanz (symmetrisch): 30 Ohm

Leistungskapazität

  • BTQ-VM4/8W1: 1000W pro Zone/2000W (max.) pro Einheit

Interner Leistungsverstärker

  • Nennleistung: 250W/500W (Class-D)
  • Frequenzgang: 50 Hz ~ 18 kHz (±3 dB) @ 0 dBu
  • Klirrfaktor + Rauschen (THD+N): < 0,1 % @ 42 dB Verstärkung, 0 dBu (1k Hz) Eingang
  • Rauschabstand (SNR): > 90 dB

Lautsprecherausgänge

  • Anzahl der Zonen: 4 oder 8
  • Anzahl der Lautsprecherleitungen: 8 oder 16, A/B-Lautsprecherleitungen pro Zone

Relaisausgänge

  • Maximale Spannung: 100 VDC
  • Maximaler Strom: 0,5A

Evakuierungseingänge

  • Spannungsmodus
    • Maximale Spannung: 72 VDC
    • Aktive Spannung: 18 ~ 72 VDC
    • Inaktive Spannung: < 0,8 VDC
  • Kontaktmodus
    • Nicht-isolierte analoge Schnittstellen mit internem Pull-up auf +5V durch 10k Ohm
    • Überwachte analoge Kontaktschwellen
    • Fehlerhafter-offener Stromkreis: > 2,7 VDC
    • Inaktive Spannung: 2 ~ 2,5 VDC
    • Aktive Spannung: 1,35 ~ 1,7 VDC
    • Fehlerhafter-Kurzschluss: < 0,6 VDC

Netzwerk

  • Maximale Anzahl der Global-Net-Einheiten: 64
  • Maximale Entfernung zwischen Global-Net-Einheiten: 100m (CAT5/6), 2 km (Multimode-Glasfaser) und 20 km (Singlemode-Glasfaser)
  • Maximale Anzahl der Fernbedienungseinheiten
    • Daisy-Chain-Verkabelung
    • 16 DPM-Sets (DPM-MAIN + EVA + KPD) pro Fernanschluss
    • 32 DPM-Sets (DPM-MAIN + EVA + KPD) für 2 Fernanschlüsse
    • Redundante Schleife: 16 DPM-Sets (DPM-MAIN + EVA + KPD)
  • Maximale DPM-Sets (MAIN + EVA + KPD)
    • Maximal 16 DPM-Sets
    • 1 DPM-MAIN verbindet 1 DPM-EVA und 14 DPM-KPD
    • 1 DPM-MAIN verbindet 15 DPM-KPD
    • Maximal 128 Tasten pro DPM-Set
    • Verbindung über Flachkabel
  • Maximale Anzahl der Fernbedienungseinheiten: 16
  • Maximale Kommunikationsdistanz zwischen BTQ-VMW und Fernbedienungseinheit: 250m (abgeschirmter RJ45-Anschluss, STP CAT5/6)

Mechanisch

  • Abmessungen (B x H x T)
    • BTQ-VM4W/VM8W: 653 x 735 x 130 mm
  • Gewicht
    • BTQ-VM425W1: 19,3 kg
    • BTQ-VM450W1: 20,9 kg
    • BTQ-VM425W2: 19,6 kg
    • BTQ-VM450W2: 21,2 kg
    • BTQ-VM825W1: 20 kg
    • BTQ-VM850W1: 21,6 kg
    • BTQ-VM825W2: 20,3 kg
    • BTQ-VM850W2: 21,9 kg
  • Montage: Wandmontage
  • Farbe: RAL 7016

Umwelt

  • Betriebstemperatur: -5 ºC ~ +55 ºC
  • Lagertemperatur: -40 ºC ~ +70 ºC
  • Relative Luftfeuchtigkeit: 20% bis 95%
  • Luftdruck: 600 bis 1100 hPa
  • Wärmeabgabe
    • BTQ-VM425/825W1: 478 BTU/h
    • BTQ-VM450/850W1: 853 BTU/h
    • BTQ-VM425/825W2: 819 BTU/h
    • BTQ-VM450/850W2: 1570 BTU/h
