Système d'écoute et de surveillance pour les sites sécurisés et sensibles

L’exploitation des lieux sécurisés et sensibles nécessite généralement la mise en place d’un système d’écoute et de surveillance à distance. Les systèmes audio sur IP permettent aussi bien de réaliser cette surveillance depuis une salle de contrôle située dans le même bâtiment que depuis un site distant.

Vos besoins

- Assurer la surveillance de 1 à 6 zones simultanément

- Indiquer par un voyant lumineux la ou les zones dans lesquelles une écoute est suggérée

- Sélectionner la zone à écouter depuis la salle de contrôle

Nos points forts

- Écoute et surveillance à distance

- Surveillance simultanée de zones grâce aux voyants lumineux

- Facilité d'intégration du système, en complément de systèmes déjà existants

Notre solution

La mise en place d’un système audio sur IP dans les lieux sécurisés et sensibles permet d’assurer une écoute et surveillance depuis un poste distant. Ce système peut venir en complément d’un système de sonorisation 100 Volts déjà existant.

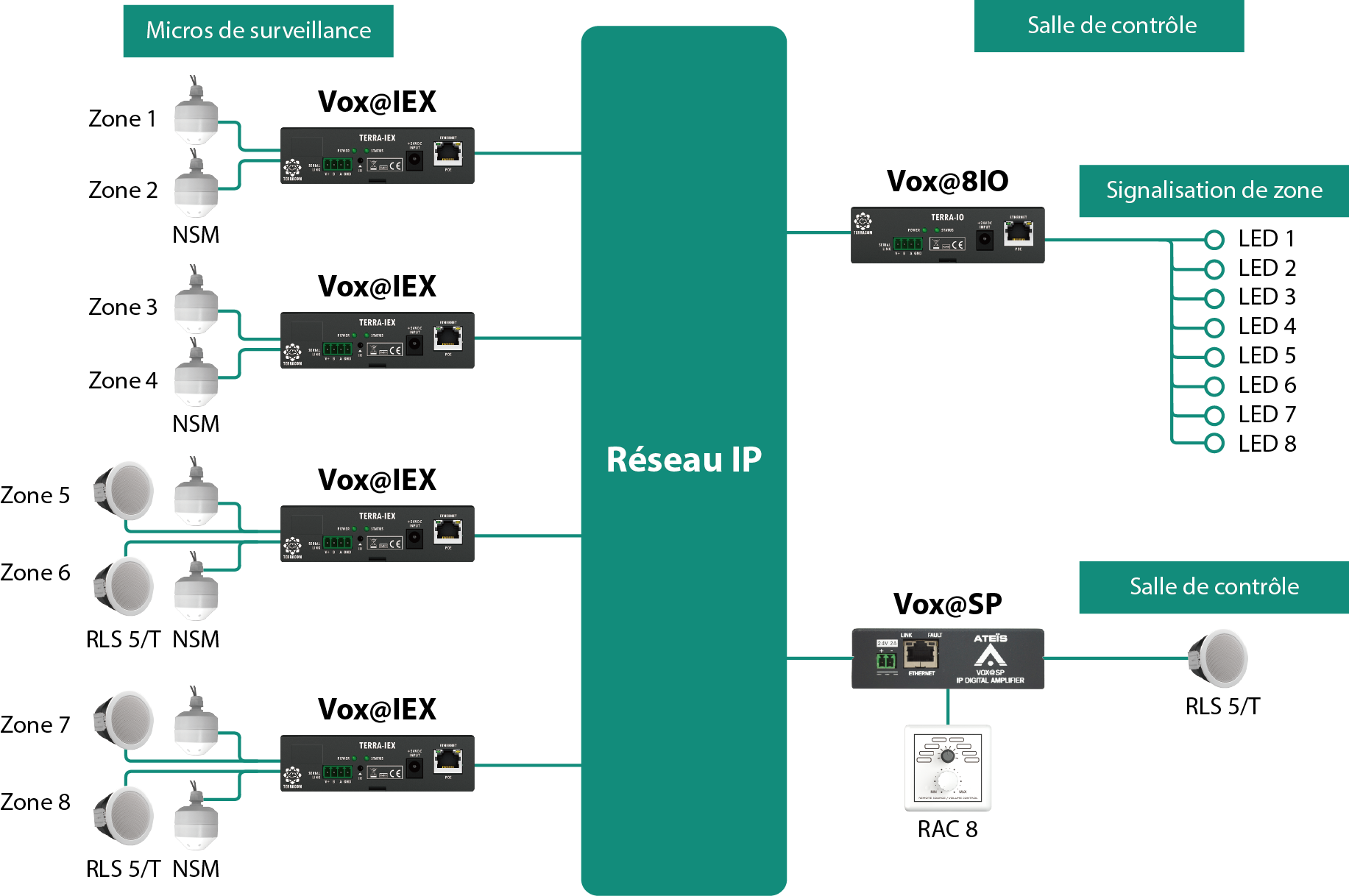

Le microphone de mesure de bruit ambiant NSM assure l’enregistrement omnidirectionnel du son et la pré-amplification du bruit de fond. Il s’installe au niveau du plafond. Il est nécessaire de prévoir un microphone de mesure par zone.

TERRA-IEX Vox@ est un double encodeur / décodeur audio sur IP avec deux entrées et deux sorties symétriques. Le boitier agit en tant qu’encodeur et permet la mise en réseau du bruit mesuré par deux microphones NSM. Ainsi, il convient d’utiliser un TERRA-IEX Vox@ pour deux NSM, soit 1 pour deux zones. Le niveau sonore pallier, celui au-delà duquel une alerte est adressée à la salle de contrôle, se paramètre dans le TERRA-IEX Vox@.

Ce boitier permet donc de réaliser une écoute à distance. Pour les applications nécessitant d’interpeller les individus présents dans les zones surveillées, le TERRA-AMP Vox@ remplace le TERRA-IEX Vox@. Doté d’une entrée micro / ligne et de deux sorties indépendantes de 20 Watts, ce terminal audio sur IP amplifié est directement raccordé à deux NSM (pour l’écoute) ainsi qu’à deux haut- parleurs plafonniers (pour la diffusion de voix). Ce terminal IP amplifié, permet non seulement de réaliser une écoute à distance, avec la mise en réseau du bruit mesuré, mais également de lancer des appels en live (ou messages préenregistrés) via le pupitre Vox@D.

Vox@D est un pupitre d’appel IP pour la diffusion de messages en live ou préenregistrés. Il est doté d’un microphone col de cygne, d’un haut-parleur de retour d’écoute ainsi que d’une dalle tactile couleur TFT 5’’ rétroéclairée. L’exploitation du système se fait depuis sa dalle tactile : sélection de zone, sélection de source, lancement des messages ... La configuration du Vox@D est réalisée depuis le serveur web embarqué.

Le haut-parleur plafonnier en métal blanc, RLS5/T directement raccordé sur le TERRA-AMP Vox@ permet de diffuser les appels micro lancés depuis le Vox@D. Il convient de retirer le transformateur 100 Volts du haut-parleur lors de son installation. Son niveau de pression acoustique à puissance nominale est de 98 dB.

Dans la salle de contrôle, le terminal IP TERRA-IO Vox@ permet, via ses 8 sorties relais, d’activer jusqu’à 8 voyants lumineux. Lorsqu’un niveau de bruit supérieur au niveau pallier est détecté, le voyant lumineux correspondant à la zone s’active. Plusieurs voyants peuvent être activés en même temps. Il faut prévoir la mise en place d’un voyant lumineux par zone.

Vox@SP est un décodeur audio sur IP avec deux sorties amplifiées de 40 Watts. Ce dernier permet de diffuser dans la salle de contrôle, le bruit ambiant mesuré par les NSM. Les haut-parleurs sont directement raccordés sur le boitier Vox@SP, ce qui permet l’économie d’un amplificateur.

La télécommande RAC 8 est une télécommande murale de sélection se source. Elle permet donc de sélectionner la zone à écouter et à surveiller.

Le plafonnier RLS5/T directement raccordé sur le Vox@SP permet de diffuser la source sélectionnée via la télécommande murale.
